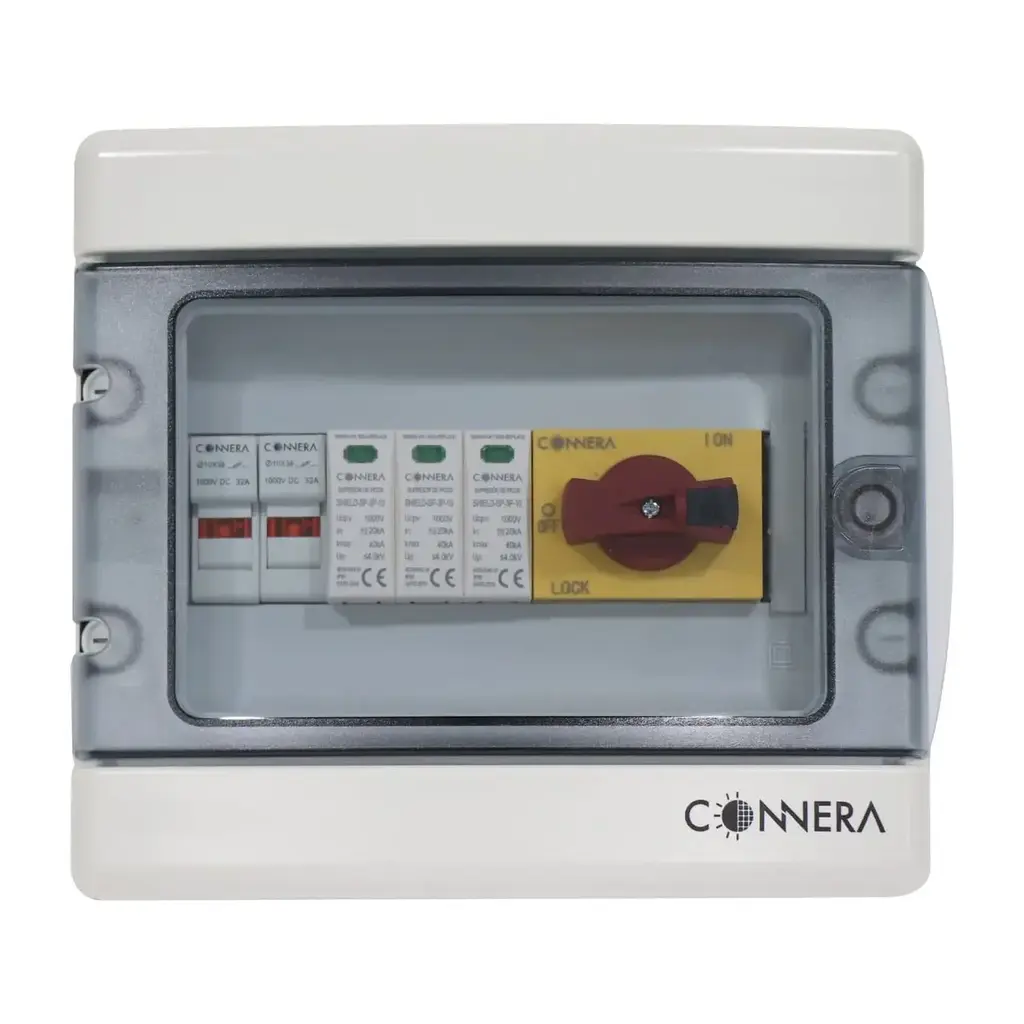

Caja de Protección DC CONNERA SHIELD-SB1/1-1000

La CONNERA SHIELD-SB1/1-1000 es una caja de protección para corriente directa diseñada para instalaciones fotovoltaicas de hasta 1,000 Vcc y 32 A, con configuración de 1 string de entrada y 1 salida.

Integra en un solo gabinete elementos de protección, desconexión y puesta a tierra, facilitando la instalación y mantenimiento de sistemas fotovoltaicos y sistemas de bombeo solar.

Su capacidad de hasta 1,000 Vcc permite utilizarla en arreglos fotovoltaicos que trabajan a una tensión superior a las configuraciones convencionales de 600 Vcc, siempre que los demás componentes del sistema sean compatibles.

Incluye

• Clema de puesta a tierra

• Portafusibles

• 2 fusibles de 25 A

• 2 fusibles de 32 A

• Supresor DC de 3 polos

• Desconectador DC de 4 polos, 32 A

• 7 glándulas

• 4 zapatas inoxidables

• 4 tapones

• 1 candado

Características principales

• Modelo: SHIELD-SB1/1-1000

• Tipo: Caja de protección para corriente directa

• Configuración: 1 string / 1 salida

• Máximo voltaje de entrada: 1,000 Vcc

• Máxima corriente de entrada: 32 A

• Desconectador: 4 polos / 32 A

• Supresor DC: 3 polos

• Corriente máxima de descarga: 40 kA

• Protección del gabinete: IP65

• Instalación: Interior / Exterior

• Montaje: En pared

• Temperatura máxima de trabajo: 70 °C

• Material del gabinete: ABS + PC

Protección integrada

Fusibles: ayudan a proteger el circuito frente a sobrecorrientes.

Desconectador DC: permite aislar el circuito fotovoltaico para operación y mantenimiento.

Supresor de picos: ayuda a proteger el sistema frente a sobretensiones transitorias.

Puesta a tierra: incorpora clema interna para la conexión correspondiente.

Dimensiones y peso

Dimensiones: 232 × 212 × 115 mm

Peso: 1.67 kg

Aplicaciones

Ideal para:

• Sistemas de bombeo solar

• Instalaciones fotovoltaicas

• Sistemas solares agrícolas

• Instalaciones residenciales

• Instalaciones comerciales

• Arreglos fotovoltaicos de 1 string

• Sistemas fotovoltaicos de mayor tensión

Importante antes de comprar

Esta caja está diseñada para sistemas de hasta 1,000 Vcc y 32 A.

Antes de seleccionarla es necesario verificar:

• Voltaje máximo del arreglo fotovoltaico

• Corriente máxima del sistema

• Número de strings

• Configuración de los paneles

• Características del controlador o inversor

La caja de protección debe seleccionarse de acuerdo con la configuración eléctrica real del sistema.

Envío y formas de pago

Envío incluido a nivel nacional y hasta 12 MSI, sujeto a cobertura y condiciones de paquetería.

Garantía

1 año contra defectos de fabricación, de acuerdo con las condiciones del fabricante.
